    模擬量擴展模塊提供了模擬量輸入/輸出的功能，優點如下：

    可適用于復雜的控制場合
    直接與傳感器和執行器相連，12位的分辨率和多種輸入/輸出范圍能夠不用外加放大器而與傳感器和執行器直接相連，例如EM235模塊可直接與PT100熱電阻相連
    靈活性
    當實際應用變化時，PLC可以相應地進行擴展，并可非常容易的調整用戶程序。

EM 231 CN訂貨數據

訂貨數據	訂貨號
EM 231 CN模擬量輸入模塊 4輸入×12位	6ES7 231-0HC22-0XA8

EM 231 CN模擬量輸入，輸出和組合模塊的技術規范

說明訂貨號	EM 231 CN AI4 x 12位 6ES7 231-0HC21-0XA8
通用技術規范
尺寸(W x H x D) 重量功率損失(耗散)	71.2×80×62mm 183 g 2 W
點數	4路模擬量輸入
功率損耗
+5V DC(從I/O總線)	20mA
從L+	60 mA
L+電壓范圍第2級或DC傳感器供電	20.4～28.8
LED指示器	24V DC狀態 亮=*滅=無24V DC電源

模擬量輸入特性
模擬量輸入點數	4
隔離(現場與邏輯電路間)	無
輸入類型	差分輸入
電壓(單極性) 電壓(雙極性) 電流	0～10V，0～5V ±5V，±2.5V 0～20mA
輸入分辨率電壓(單極性) 電壓(雙極性) 電流	2.5mV(0～10V時) 1.25mV(0～5V時) 2.5mV(±5V時) 1.25mV(±2.5V時) 5μA(0～20mA時)
模數轉換時間	＜250μs
模擬量輸入響應	1.5ms～95%
共模抑制	40dB，DC to 60Hz
共模電壓	信號電壓+共模電壓(必須小于等于12V)
數據字格式雙極性，全量程范圍單極性，全量程范圍	-32000～+32000 0～32000
輸入阻抗	大于等于10MΩ
輸入濾波器衰減	-3db@3.1KHz
大輸入電壓	30V DC
大輸入電流	32mA
分辨率	12位A/D轉換器

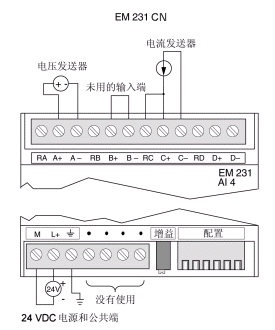

EM 231 CN端子連接圖

EM 231 CN配置

表A-12所示為如何用DIP開關設置EM 231 CN模塊。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。
表A-12 EM 231 CN選擇模擬量輸入范圍的開關表

單極性			滿量程輸入	分辨率
SW1	SW2	SW3
ON	OFF	ON	0到10V	2.5mV
