ALP200智能低壓線路保護裝置集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。
1 ALP200智能低壓線路保護裝置概述
ALP200智能低壓線路保護裝置集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。
2 符合標準
GB 14048.1 低壓開關設備和控制設備 總則
GB 14048.4 低壓開關設備和控制設備 機電式接觸器和電動機起動器
JB/T 10736-2007 低壓電動機保護器
GB/T 17626.2 靜電放電干擾試驗
GB/T 17626.3 射頻電磁場輻射抗擾度試驗
GB/T 17626.4 電快速瞬變脈沖群抗擾度試驗
GB/T 17626.5 浪涌(沖擊)抗擾度試驗
3 適用環境
工作溫度 -10oC～55oC
貯存溫度 -25oC～70oC
相對濕度 ≤95﹪不結露，無腐蝕性氣體

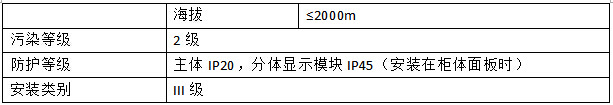

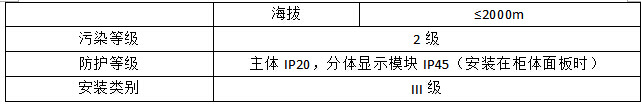

海拔 ≤2000m
污染等級 2級
防護等級 主體IP20，分體顯示模塊IP45(安裝在柜體面板時)
安裝類別 III級

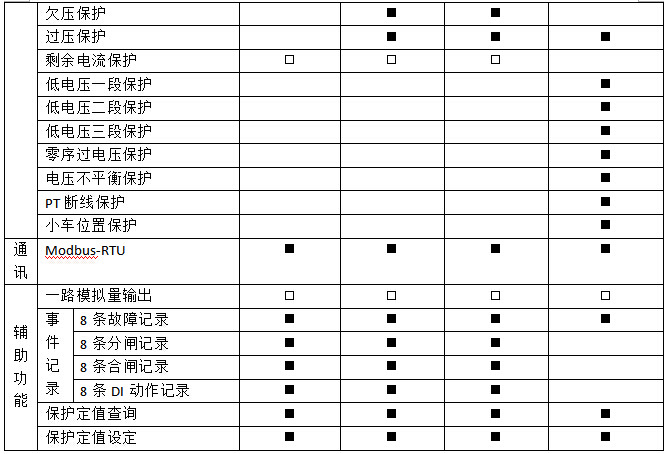

4 ALP200功能配置
注：“■”為標配功能，“□”為選配功能。
5 產品介紹
5.1 低壓線路保護器
1)主要技術指標
2)外形與開孔尺寸(單位：mm)

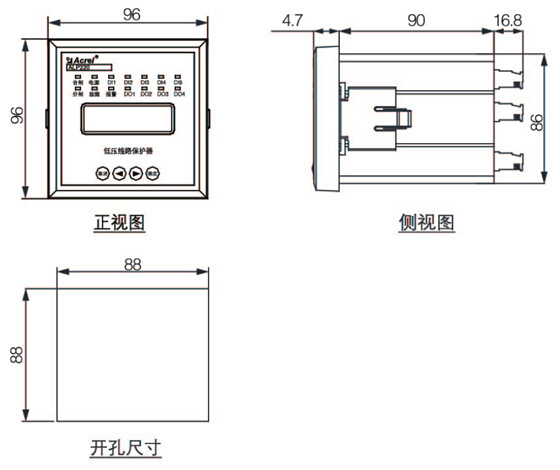

● ALP200低壓線路保護器

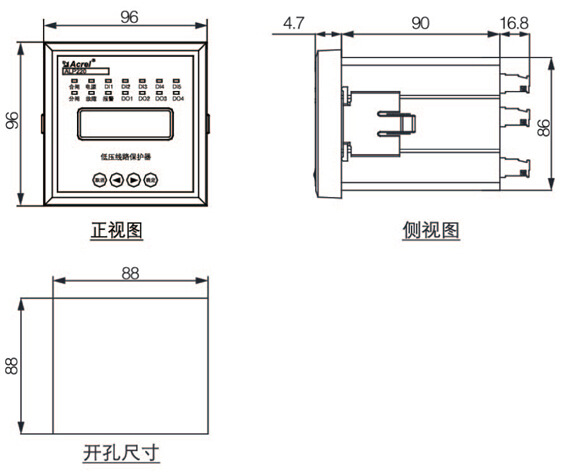

● ALP220低壓線路保護器
● ALP320低壓線路保護器
主體控制模塊

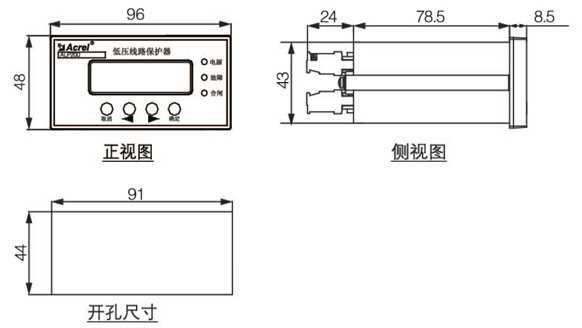

顯示模塊
● 互感器
1A、5A電流互感器

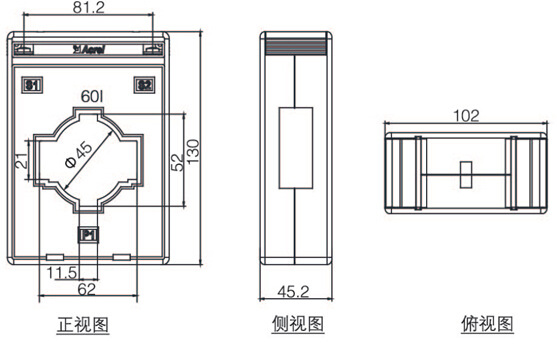

100A及以下電流互感器外形尺寸
160A漏電流互感器外形尺寸
400A漏電流互感器外形尺寸
3)接線端子
● ALP200低壓線路保護器
● ALP220低壓線路保護器
● ALP320低壓線路保護器
5.2 低壓PT保護器
1)主要技術指標
2)外形與開孔尺寸(單位：mm)
3)接線端子
