D9B71F/D9B71X防爆電動不銹鋼蝶閥/防爆電動蝶閥/D971F防爆電動對夾式蝶閥D971X/D9E71F防爆電動四氟密封蝶閥/D9E71X防爆電動橡膠密封蝶閥/防爆電動開關型不銹鋼蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。防爆電動四氟蝶閥閥座襯四氟和304不銹鋼的閥板，比標準的蝶閥要耐磨耐腐蝕。

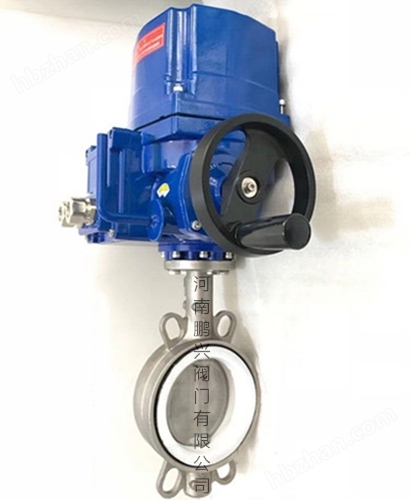

產品名稱：D9B71F/D9B71X防爆電動不銹鋼對夾式蝶閥
產品介紹：
D9B71F/D9B71X防爆電動不銹鋼蝶閥/防爆電動蝶閥/D971F防爆電動對夾式蝶閥D971X/D9E71F防爆電動四氟密封蝶閥/D9E71X防爆電動橡膠密封蝶閥/防爆電動開關型不銹鋼蝶閥/防爆電動調節型不銹鋼蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。防爆電動四氟蝶閥閥座襯四氟和304不銹鋼的閥板，比標準的蝶閥要耐磨耐腐蝕，廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
技術參數和性能
防爆電動執行器技術參數 | 閥體參數 |
電 源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～400mm |
輸出力矩 | 50N·M～3000N·M | 公稱壓力 | PN1.0、1.6MPa |
任選功能 | 防爆開關型、防爆調節型 | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
動作范圍 | 0～90°（±5°） | 閥體材質 | 球墨鑄鐵、碳鋼、不銹鋼 |
電 機 | 鼠籠式感應電機 | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
環境溫度 | -20℃～+70℃ | 閥座密封 | EPDM、NBR、耐磨橡膠、PTFE |
手動操作 | 機械離合機構 | 結構形式 | 中線型、無銷型 |
自鎖裝置 | 蝸輪、蝸桿機構提供自鎖 | 溫度 | EPDM≤105℃、NBR≤68℃、PTFE≤150℃ |
防護等級 | Exd Ⅱ BT4/IP67 | 適用介質 | 水、空氣、天然氣 |
輸入信號 | 0-10，1-5VDC/4-20mA(調節型) | 特點 | 用途廣、整體造價低、流量大、流阻小 |
外形尺寸
公稱通徑DN | A | B | C | D | E | 額定功率 |
壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | |
40 | 170 | 360 | 57 | 258 | 32 | 15W |
50 | 170 | 360 | 62 | 258 | 43 | 15W |
65 | 170 | 372 | 70 | 258 | 46 | 15W |
80 | 170 | 379 | 89 | 258 | 46 | 40W |
100 | 229 | 438 | 106 | 338 | 52 | 40W |
125 | 229 | 450 | 120 | 338 | 56 | 45W |
150 | 259 | 493 | 132 | 368 | 56 | 40W |
200 | 259 | 528 | 164 | 368 | 60 | 90W |
250 | 259 | 558 | 200 | 368 | 68 | 90W |
300 | 297 | 621 | 238 | 410 | 78 | 180W |
350 | 297 | 683 | 280 | 410 | 78 | 180W |
400 | 319 | 948 | 302 | 410 | 102 | 180W |
訂貨說明
1、電源電壓：DC24V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：防爆開關型、防爆調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項:
1、請務必接對電源相序，以免閥門或執行器損壞。
2、戶外使用時給電動執行器外加防護蓋子，防止老化。
3、開蓋后應擰緊螺絲，防止進水或灰塵進入電動執行器內部。
4、請確認輸入電壓和配線接點是否正確。
5、禁止超負荷使用電動執行器。
河南鵬興閥門有限公司 主要生產銷售【D9B71F/D9B71X防爆電動不銹鋼蝶閥/防爆電動蝶閥/D971F防爆電動對夾式蝶閥D971X/D9E71F防爆電動四氟密封蝶閥/D9E71X防爆電動橡膠密封蝶閥/防爆電動開關型不銹鋼蝶閥/防爆電動調節型不銹鋼蝶閥】，公司始終遵循“以科技為先導，以品質為保證，以誠信為準則，以服務為目標”的經營理念，秉持“*適應和滿足市場”的原則，恪守“誠信為本，追求”的信念，堅持追求優良品質，精益求精，快速務實，努力為新老客戶提供可靠的產品與服務，為客戶創造價值。
※※※ 鵬搏求發展，興業創未來！※※※
本文中所有文字、數據、圖片僅供參考。
