ODF光纖配線柜 返回列表頁

ODF光纖配線柜光纜線路不宜選擇存在鼠害、腐蝕和雷擊的地段,不能避開時應考慮采用保護光纜線路的查勘光纜線路查勘,即是到現場進行查看和勘測。根據設計規范和現場的實際條件決定路由、施工方式及保護措施等內容的過程,是一項艱苦細致的工作。要求查勘人員一定要具有實干精力,只有這樣才能掌握準確的較好手設計資料,為做出高質量的設計創造良好的先決條件。光纜線路工程查勘的主要任務是:(1)擬定光纜通信系統及光纜的規格型號等;ODF光纖配線柜(2)擬定工程大路由、走向及要點地段的路由方案;(3)擬定端站、轉接站、中繼站及無人站的設站方案、規模及配套工程等(4)提出本工程的技術、經濟指標和工程投入資金方案,并提出本工程實施可行性意見。4.光纜線路的施工在光纖通信工程設計之后,光纜線路的施工將是建立高質量光纖通信系統的重要環節為了提高光纖通信系統的可靠性,提供傳輸性能優良且工作*穩定的傳輸信道,除了要有高質量的光纖光纜以外,還必須有高水平的光纜施工技術。

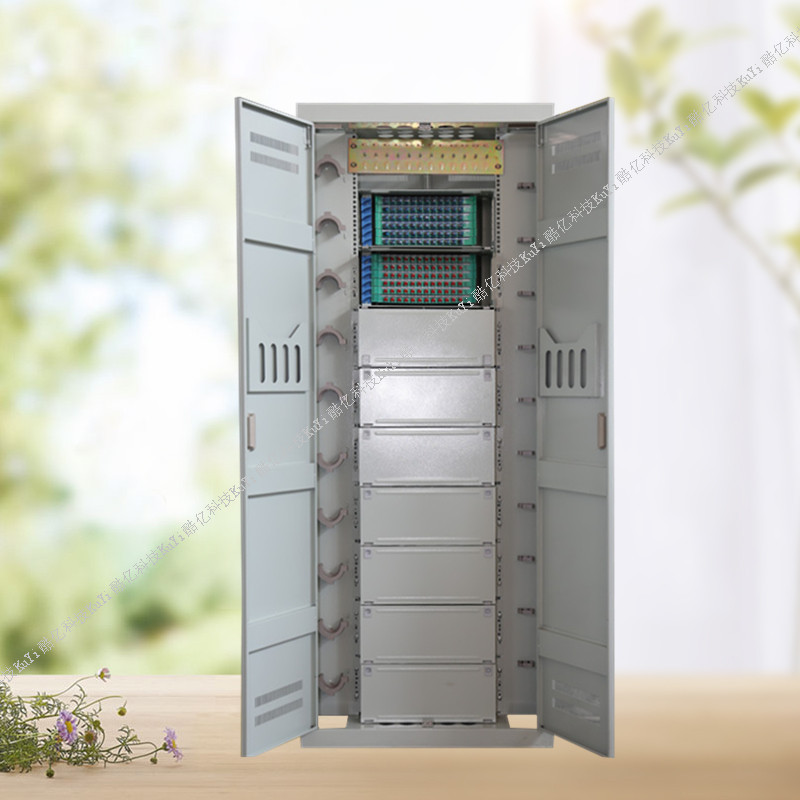

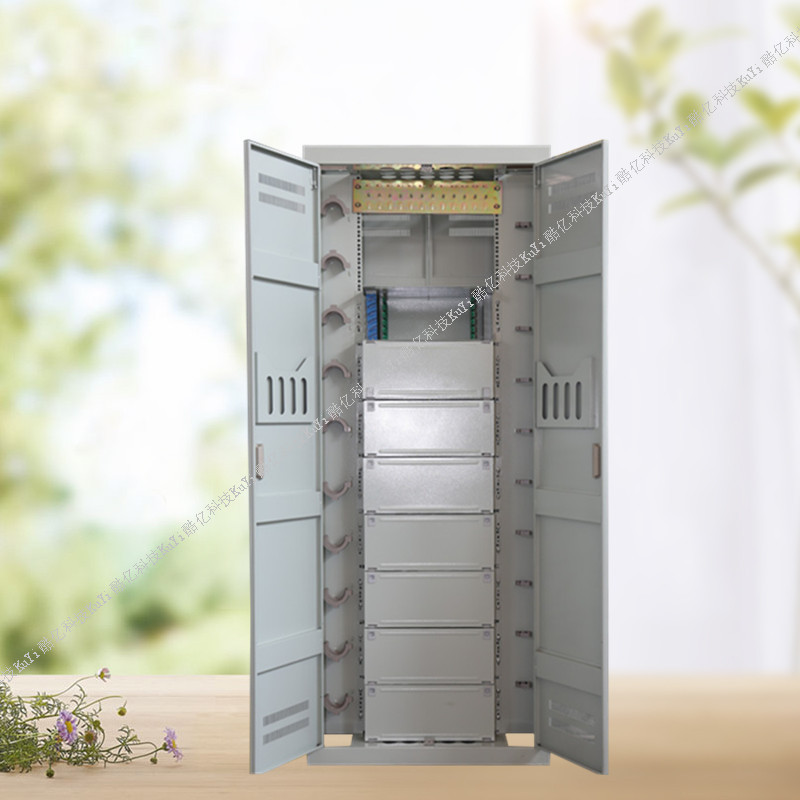

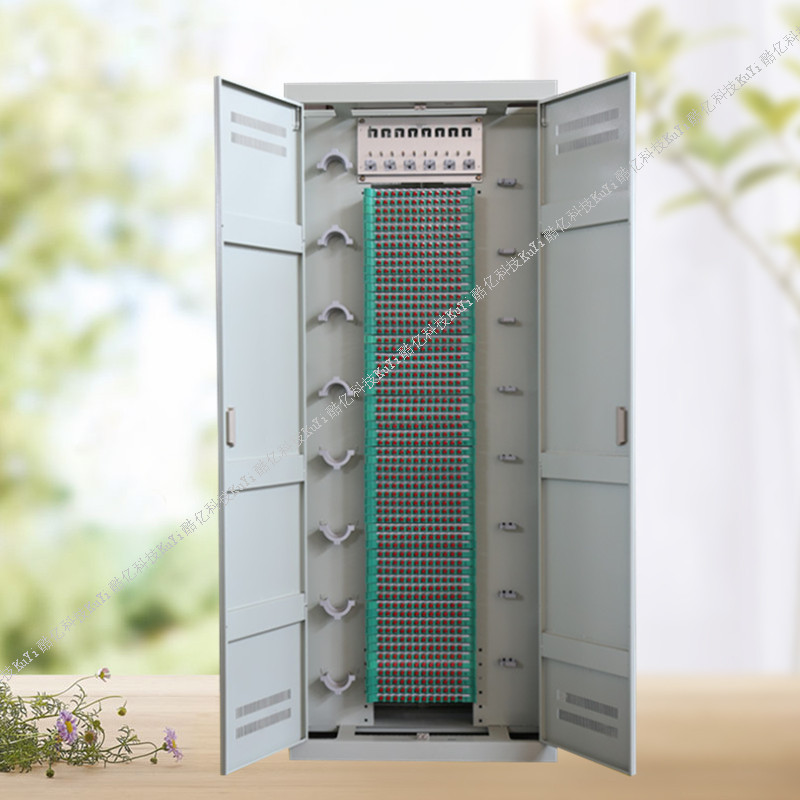

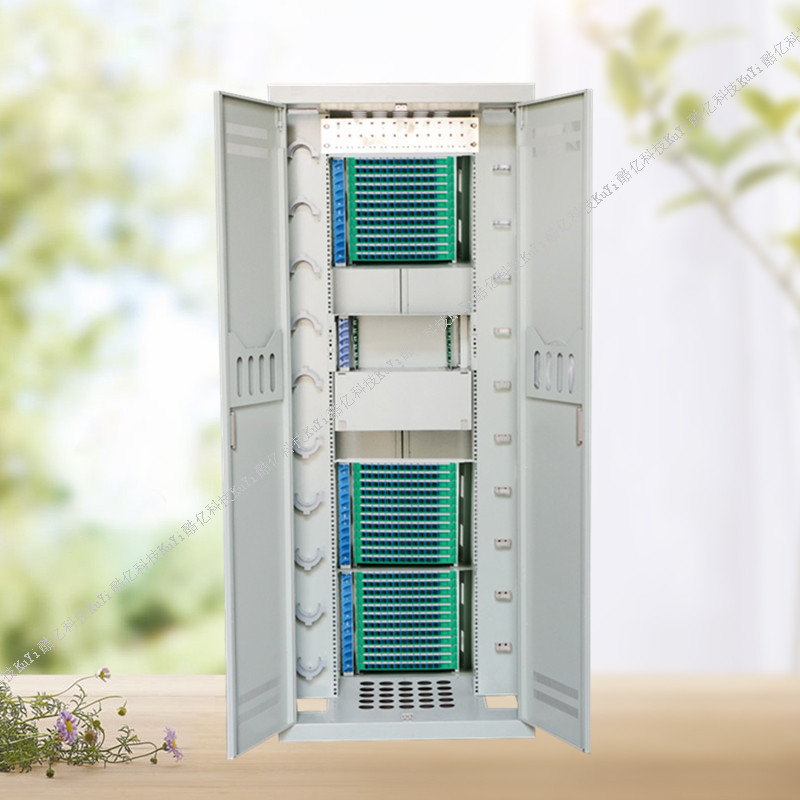

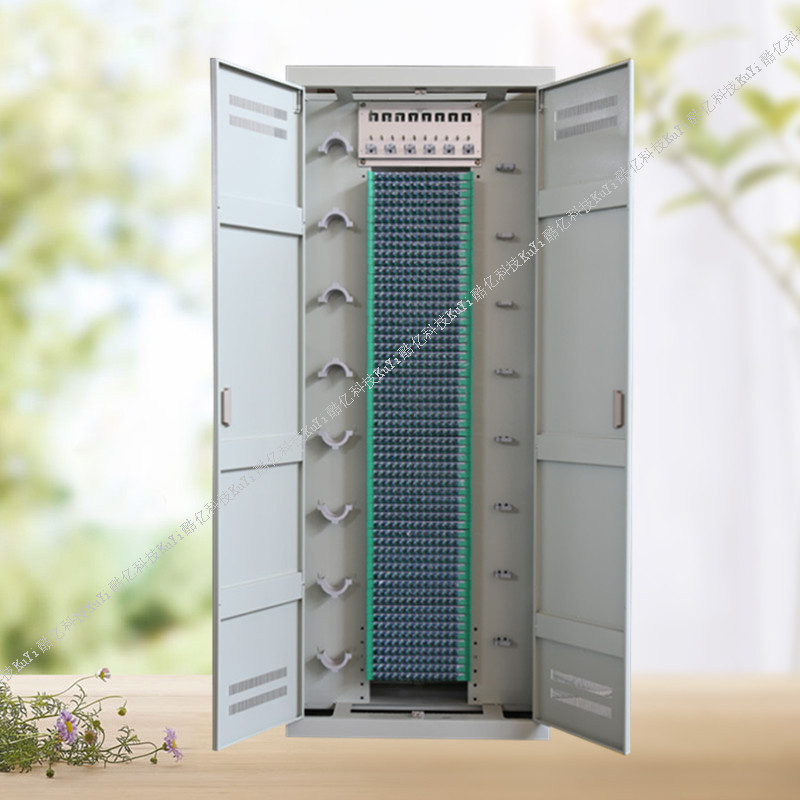

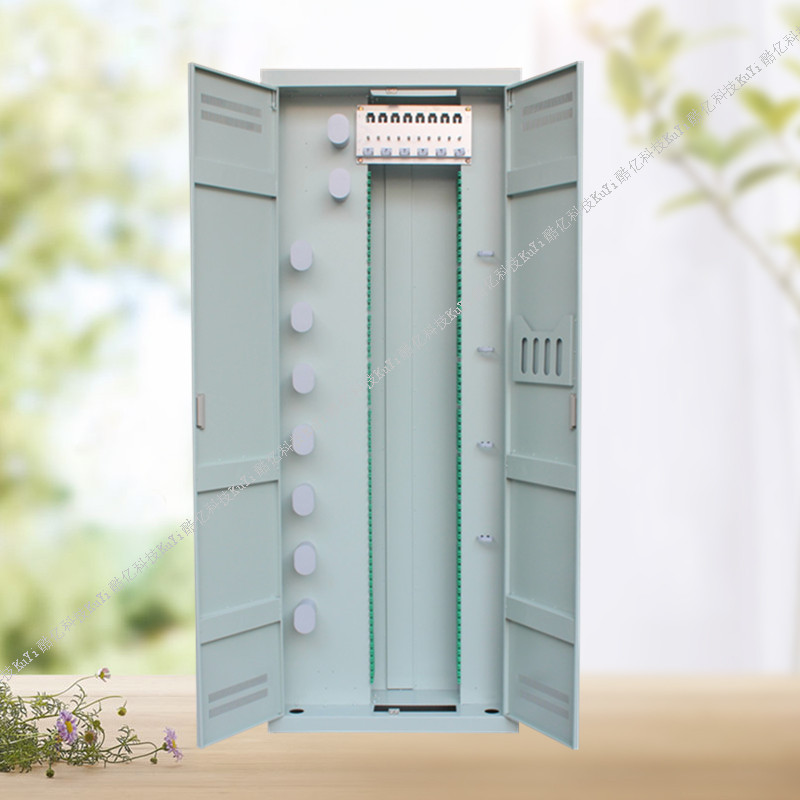

ODF光纖配線架又稱光纖配線柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纖配線架.

【簡單介紹】

用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

【詳細說明】

1、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度*選用120mm的整數倍，深度*選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。

2、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。

3、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小于光纜直徑的15倍。

4、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無松動。外露和操作部位的銳邊應倒圓角。

5、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處于何處彎曲時，其曲率半徑應不小于30mm。

6、機架的表面

涂覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺銹蝕。

7、結構裝置上的文字、圖形、符號和標志

結構裝置上的文字、圖形、符號和標志應清晰、完整、無誤。

?

慈溪市東億（酷億）通信設備廠生產光纜接頭盒已經十余年, 本廠從事于網絡通信設備為主的研發、生產、銷售及售后服務的新技術企業。不管品質或是口碑東億通信設備廠都做到更好,公司以優良品質，真誠信譽作為生存和發展的根本，并倡導環保，所有產品嚴格執行Bellcore TA-NWT-001209工業標準，均按照通信行業標準進行生產。東億產品品種齊全、工藝*、價格合理，是國內外產品的理想選擇?？蛻魜?lái)自于電信、網通、移動、聯通、電力、鐵路等各個領域。的產品與服務得到行業內廣大客商的首肯。

全體員工始終以“團結、創新、開拓，進取”為精神宗旨，以客戶滿意度為標準，以精益求精的態度不斷延續著產品的口碑。“為客戶創造價值，為社會積累財富”，我們堅持不渝的秉持強烈的社會責任感，的技術及成本優勢，在行業內打造“東億”品牌?，F(xiàn)我東億通信致力于數據通信，電信通信網絡提供基于光纖傳輸，通道的系列產品，其廣泛應用于城域網，接入網、FTTH、CATV等不同層級的網絡。

公司一貫堅持“質量，用戶*，服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，的服務，產品.竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

誠信東億，合作到*！真誠東億人期待與你至誠的合作，促進友誼并期待與您建立*良好的伙伴關系！

光纜線路的特點:光纜的制造長度較長;光纜的抗張能力較小;光纜的直徑較細,重量較輕;光纖的連接技術要求較高,接續較復雜。光纜的敷設方式有直埋方式、管道方式和架空方式,一般應滿足下列基本要求:(1)由于光纜的纖芯很細,光纖的彎曲甚至微彎均會引起附加損耗,故此通常要求光纜彎曲半徑不得小于光纜外徑的15倍,施工過程中的彎曲不得小于20倍。因而在光纜布放時,為了減少光纜由于彎曲、扭轉所帶來的損耗,必須使光纜保持松弛,弧形地從纜盤上方放出,同時在光纜放線過程中,應盡量保持無扭轉狀態(2)雖然光纜中有承受引力的加強件,但由于光纜本身的抗張力弱,因此布放光纜時的牽引力,不應該超過光纜允許張力的80%,同時為了防止在牽引過程中因扭轉而損傷光纜,必須采取一定的保護措施。

?
