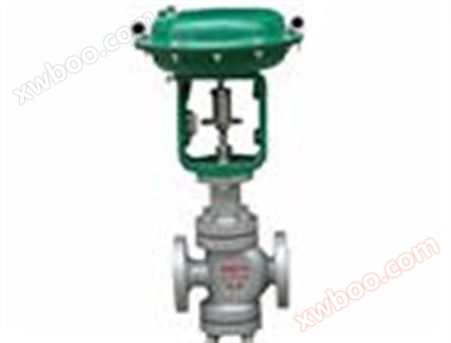

CV3000-HCBE籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。

型式：直通鑄造球型閥
公稱通徑：100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW（40～50mm）
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：柱塞型壓力平衡式閥芯
流量特性：高容量流量特性,參考圖
金屬閥座:等百分比特性（%）和線性特性（L）
軟閥座:等百分比特性（%）和線性特性（L），高精度流量特性,參考圖
金屬閥座:等百分比特性（%）和線性特性（L）
軟閥座:等百分比特性（%）和線性特性（L）
注：1、整體式和分離式套筒應根據公 稱通徑、材料和工作溫度而定。2、軟閥座的工作溫度和壓差范圍，請參考圖3
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構
型式：LHA多彈簧式薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布
彈簧范圍：20～100kPa、80～240kPa
供氣壓力：140、160、280、350kPa
氣源接口：Rc1/4
環境溫度：-30～+70℃
閥作用型式：氣-開式或氣-關式
附件：定位器、手輪機構、氣動閥位傳送器等。

性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程

■ 產品結構圖:

流量特性
高精度流量特性曲線圖

備注：1、17-4PH不銹鋼（SCS24）不需堆焊。 　　　2、空化、閃蒸和禁油的場合，不管工作溫度和壓力多大，建議堆焊司太萊合金。
