手持降落傘信號 返回列表頁

手持降落傘信號

≥30000cd

≥40s

≥300m

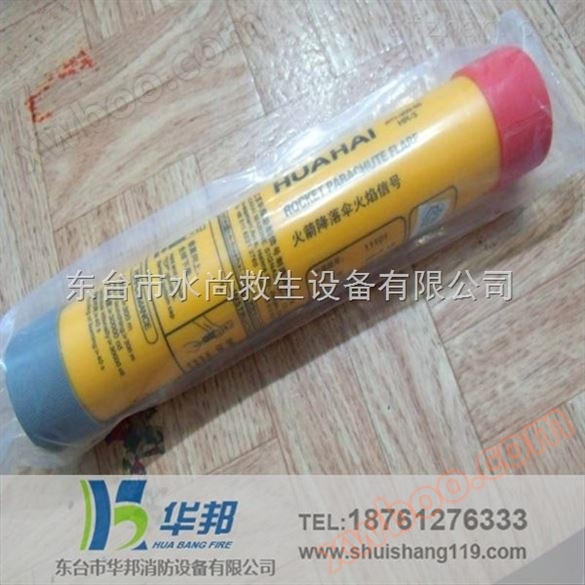

JD2-300-89型手持降落傘信號

Model JD2-300-89 Marine red flare Parachute Signal

用于船舶、救生艇和救生筏長距離的遇險信號

for long range distress signaling from ships,lifeboats and liferafts.

發光強度 ≥30，000cd

Luminous Intensity

燃燒時間 ≥40s

Burning Period

到達高度 ≥300m

Reach An Altitude

中華人民共和國標準

1主要內容與適用范圍

本標準規定了船用紅光降落傘信號的型式,基本參數,技術要求,試驗方法,檢驗規則等.

本標準適用于船舶,救生艇和救生筏遇險需救助時使用的紅光降落傘信號,它滿足于海事組織

通過的1974年海上人命安全公約1983年修正案的規定.

2引用標準

GB 3107. 1船用煙火信號通用技術條件

3產品分類

3.1型式和尺寸

3.1.1船用紅光降落傘信號為火箭推進式拉發或擊發引燃的火焰型煙火信號.其主要構件包括:

a.火箭推進器;

b.紅光信號體.

c.降落傘及附件,

d.引燃具;

e.殼體兼導向管.

f.連接件.

g.安全蓋及頂端蓋.

3.1.2船用紅光降落傘信號信號體應由引燃藥,信號藥等組成.

3.1.3火箭發動機應由箭體,推進劑及延期藥等組成.

3.1.4船用紅光降落傘信號的外型直徑應不大于50 mm,總長度應不大于295 mm,總質量應不大于450 g,

3.2標記示例

用火箭發射至空中300 m處,發出紅光光強30000cd,燃燒持續時間40s的紅光降落傘信號（HGS）

標記為:HGS 40-30 000 GB 3107.2-91

4船用紅光降落傘信號技術要求

4.1船用紅光降落傘信號的制造應符合GB_3107.1第4章各項技術要求.

4.2本船用紅光降落傘信號產品的技術性能應符合:

火箭發射高度不小于300 m;

紅光光強不小于30 000cd;

技術*1991一05一22批準1992一03一01實施

GB 3107.2一91

紅光持續時間不少于40s;

紅光顏色按照明委員會規定的圖解,其色度區域界限在表1所列折角點坐標范圍內:0.6800.6600.7350.721

紅光燃燒持續時間內,應不燒傷降落傘及附件,其下降速度應不大于5m/s,

4.3紅光降落傘信號在-30——-65℃環境溫度下重復10個周期,然后應能有效地起作用.

4.4船用紅光降落傘信號能分別承受低溫一30℃及高溫+200℃,并能在此環境溫度下有效地起作用.

4.5本船用紅光降落傘信號產品應能在高溫+200℃和相對濕度90%的任何海況下有效地起作用.

4.6本船用紅光降落傘信號產品水平地浸入水下1m歷時24h,應能有效地起作用.

4.7本船用紅光降落傘信號產品除去安全蓋備發狀態浸入水深10 cm歷時5 min后應能有效地起作用.

4.8本船用紅光降落傘信號產品在承受200oNaCl溶液的鹽霧試驗后,應能有效地起作用.

4.9本船用紅光降落傘信號產品在引嫉和燃燒時,它不應傷害操作人員和附近任何人員.

4.10本船用紅光降落傘信號產品從2m高處自由跌落至鋼板平面上時,不引燃,不爆炸,應能有效地起作用.

4.11本船用紅光降落傘信號產品制造涉及的金屬材料,應經過防腐,防銹處理.

4.12本船用紅光降落傘信號產品安全蓋為塑料制成,在有效期內使用應易于拉擰,但不應自由松脫.

5船用紅光降落傘信號試驗方法

本船用紅光降落傘信號產品試驗方法,應符合GB_3107.1第5章的規定.

6船用紅光降落傘信號檢驗規則

6.1本產品檢驗規則,應符合GB_3107.1第6章的規定要求.

6.2本產品初次生產未取得船用產品型式認可證書前,每240支為一批;取得認可證后,每480支為一批.

6.3產品的出廠檢驗項目,技術要求及抽樣數量按表2的要求.

表2

│序號│檢驗項目 │技術要求 │檢驗數量 │

│1 │外觀,標志及包裝│6. 1,6.3條及第7章 │每批不少于3腸,但不少于10支 │

│2 │防水性能 │4.5條 │每批不少于3支 │

│3 │施放 │4.2條 │每批不少于3支 │

6.3.1本船用紅光降落傘信號產品出廠檢驗,若外觀,裝配質量有一項不合格,則應加倍復檢,復檢后仍有一項不合格,則全批返修,重新報驗.

6.3.2本產品性能若有一項不合格,則應加倍復試,復試后仍有一項不合格,則全部報廢.

6.4本產品的光強測試每隔生產5批做一次,應符合4.2的要求標志,包裝,運輸和貯存

本產品的標志,包裝,運輸和貯存,應符合GB 3107. 1第7章的規定.GB_3107.2一91
