安科瑞電動機過載保護器ARD3-1.6A 0.55kW 返回列表頁

    1 概述

　　具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能?？蓮V泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

　　2 產品選型

　　2.1數字式電動機保護器

　　● 型號說明　　

　　● 額定電流

　　表 1　　

　　● 額定電流附加說明

　　表 2　　

　　注：>250kW的低壓電動機，額定電流小于800A時均可選用800A等級的電動機保護器。

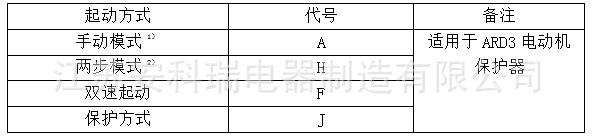

　　● 起動方式

　　表 3　　

　　注：

　　1、手動模式：保護器參與控制，起動方式為直接起動(全壓起動)、雙向起動時，保護器設置為手動模式。

　　2、兩步模式：保護器參與控制，起動方式為星/三角起動(兩繼電器)、自耦變壓器(兩繼電器)時，保護器設置為兩步模式。

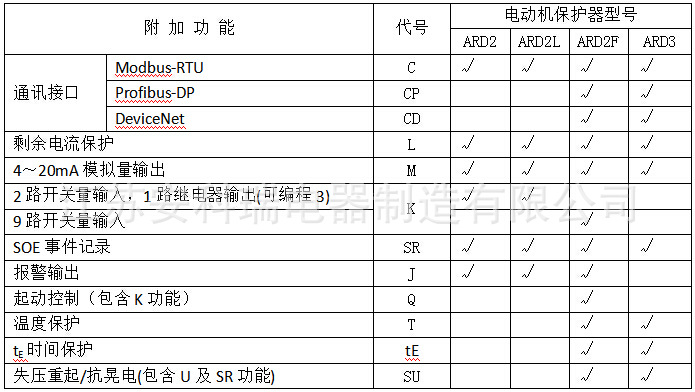

　　● 附加功能

　　表 4　　

　　注：1、“√”表示可以選擇的附加功能。

　　2、溫度保護的測量范圍：熱電阻100Ω～30kΩ。

　　●顯示方式

　　表 5　　

　　注：對于無顯示要求的客戶，必須在一批訂單中訂購一個90L顯示單元，作為調試使用。

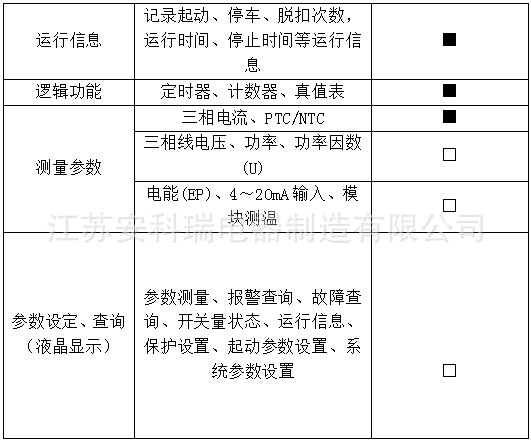

　　● 產品規格　　

　　注：

　　1、“■”為標配功能，“□”為選配功能。

　　2、選配失壓起重(抗晃電)功能含電壓和故障記錄功能。

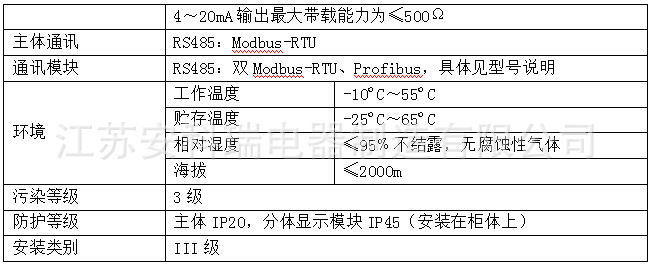

　　● 技術指標　

　　2.2模塊式電動機保護器

　　● 型號說明　　

　　● 主體開關量類型

　　表 6　　

　　測量模塊

　　表 7　　

　　附加功能

　　表 8　　

　　● 功能配置　　

　　● 技術指標　　

　　2.3 產品介紹

　　2.3.1 ARD2(L)電動機保護器

　　● 外形及安裝尺寸(單位：mm)

　　主體模塊　　

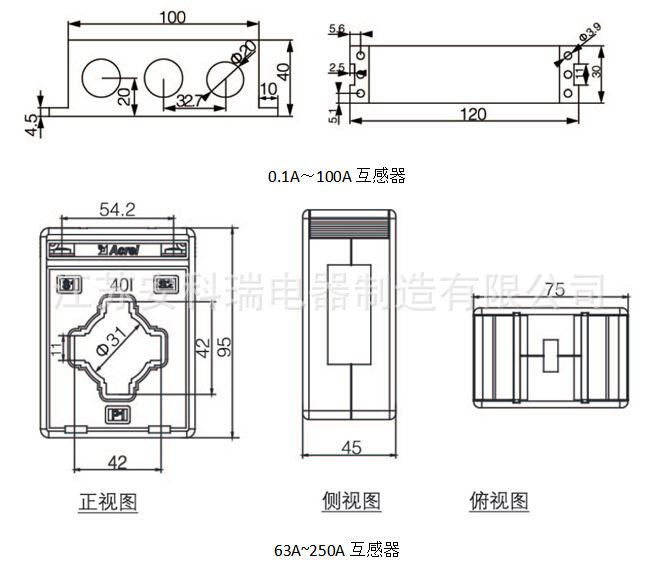

　　互感器　　

　　● 接線端子　　

　　2.3.2 ARD2F、ARD3電動機保護器

　　外形及安裝尺寸(單位：mm)

　　主體模塊　　

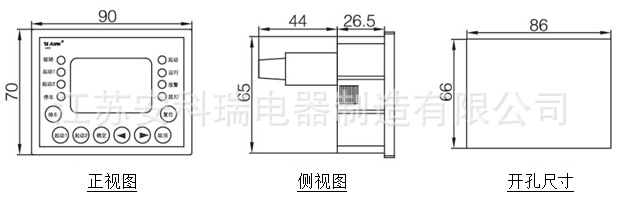

　　顯示單元　　

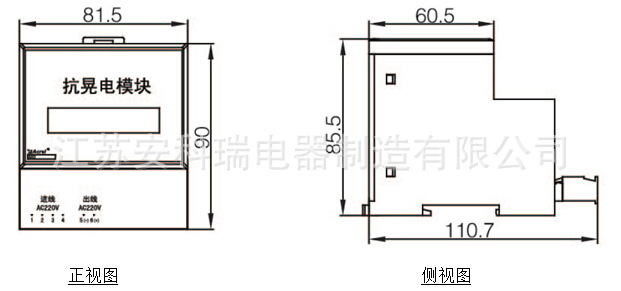

　　抗晃電模塊

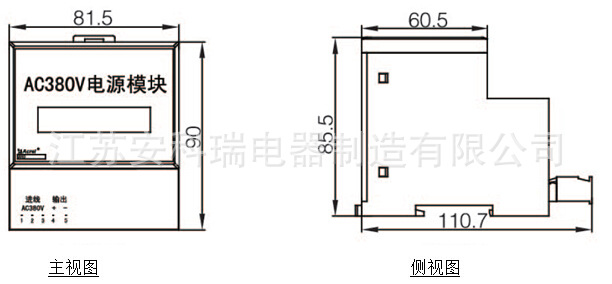

　　AC380V電源模塊

　　互感器

　　同ARD2(L)互感器部分

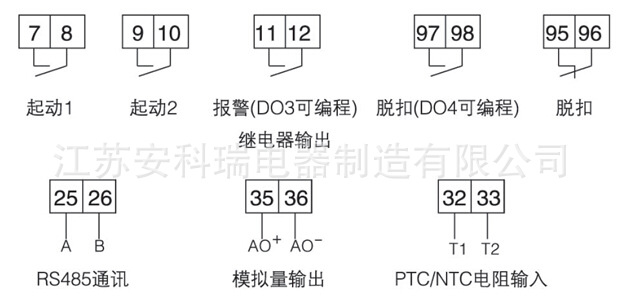

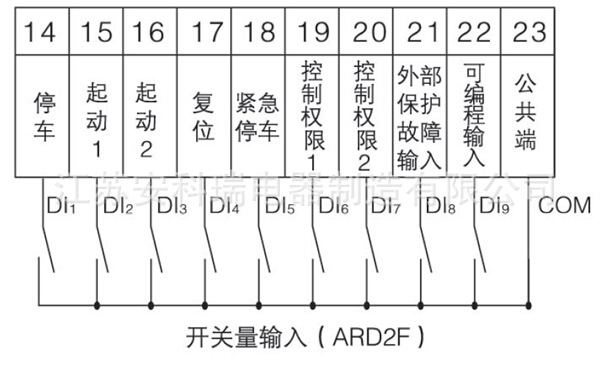

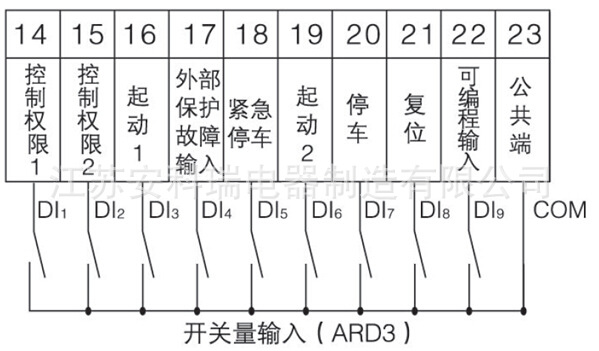

　　● 接線端子　　

　　2.3.3 ARD3T電動機保護器

　　外形及安裝尺寸(單位：mm)

　　主體模塊：　

　　測量模塊：　

　　電流測量模塊　　

　　電流+電壓測量模塊

　　溫度、模擬量、開關量模塊：　　

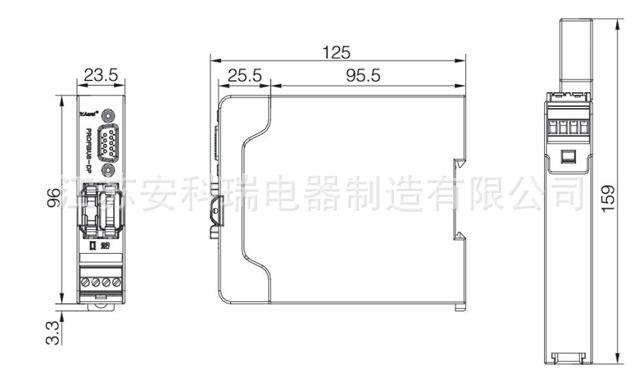

　　通訊模塊：　

　　顯示模塊：

　　外置電流互感器：　

　　漏電流互感器：

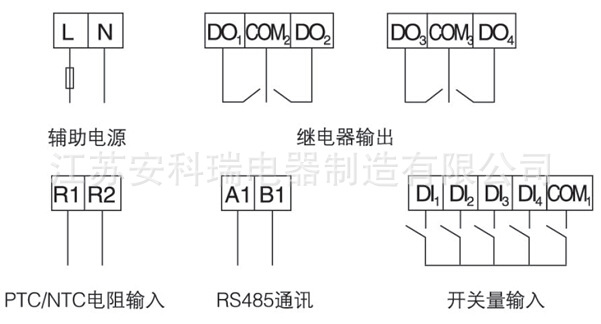

　　接線端子

　　主體模塊

　　測量模塊　　

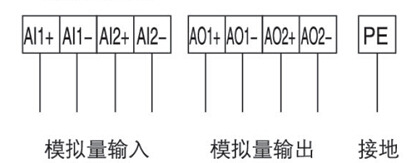

　　模擬量模塊

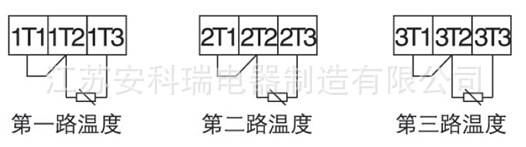

　　溫度模塊　　

　　二線制　

　　三線制

　　開關量模塊　　

　　通訊模塊
