描述

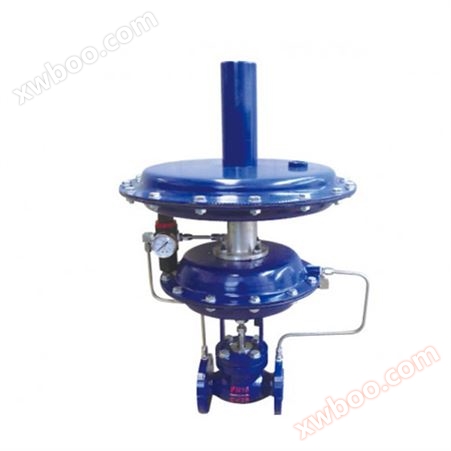

帶指揮器自力式壓力調節閥(簡稱氮封閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，使閥后壓力恒定，整機具有動作靈敏、控制壓力波動小，節約能源。
指揮器操作型自力式壓力調節閥采用動力源與信號點分開檢測的方法，外加可調節流裝置，使整臺閥門的調節精度大大提高，減壓比可達2000：1。廣泛應用于各種氣體減壓穩壓的自動控制場合，特別適合作為氮封的供氮閥使用，具有持續供氮壓力波動小、反應靈敏等特點
用于氣體減壓，如閥前0.2~0.8MPa（高壓0.8MPa時發前面應加減壓閥），閥后0.5-100KPa。
用于氮封裝裝置：供氮和泄氮裝置上。
產品特點
1、壓力設定在指揮器上實現，因而方便、快捷、省力、省時且可在運行狀態下連續設定。
2、控制精度比自力式微壓差了解發高1倍左右，故適合在控制精度高的場合使用。
3、對同一臺閥而言，調節范圍比自力式微壓差型調節閥的自力式廣
4、反應特別靈敏，極小的壓力（如50mm水柱的壓力）或極小的壓力變化都可以反應出來。
5、減壓比特別大，例如閥前0.8MPa，閥后50mm H2O，壓差比達1600
閥體部分
結構大類：自力式
閥芯型式：?jiǎn)巫胶馐?br> 結構分類：帶指揮器型
連接尺寸及標準
連接方式：法蘭 （標準型） 螺紋、焊接 （須用戶）
法蘭標準：PN16鋼制法蘭按GB/T9113.1 PN40鋼制法蘭按GB/T9113.2
密封面型式：PN16為突面（RF）； PN40為凹凸面，閥體為凹面；
法蘭端面距：GB12221-89
薄膜執行機構氣信號接口：內螺紋M16×1.5、M10X1、RC1/4
連接方式、閥體法蘭及法蘭端面距可按用戶的標準制造,如：ANSI、DIN、JIS等標準。
技術參數表

外形尺寸及重量
