XL-80型激光干涉儀

產品簡介 Product introduction

，快速、精確，而且非常輕便，它保留了雷尼紹ML10在日常使用中所表現出的高精度、可靠性和耐用性等重要優點。采用*的軟件解決方案，具有優異的性能，可以幫助您顯著提高企業效益。

性能特點 Performance characteristics

雷尼紹設計、制造和提供激光系統已有近二十年的歷史。XL-80正是多年設計和制造經驗的結晶，具有真正的系統性能和操作優點。

便攜性和易用性

和XC-80補償器體積小巧，這意味著一套完整的線性測量系統只需裝在一個“便攜箱"中，重量?jī)H為12公斤。再加上一個三腳架（裝在尼龍拉鏈攜帶箱中），您就擁有了一個真正便攜的機器測量方案。激光干涉儀和補償器均可通過USB與計算機連接，因此無需單獨的接口，也不必?fù)?dān)心復雜的設定。

精度和動態性能

精確穩定的激光源和準確的環境補償，保證了±0.5 ppm的線性測量精度?？梢愿哌_(dá)50 kHZ頻率讀取數據，zui高線性測量速度可達4 m/s，即使在zui高速度下線性分辨率仍可達1 nm。所有測量選項（不只是線性）均采用干涉法測量，使您對記錄數據的精度有信心。

使用方便

XL-80設定和使用快速簡便，可減少等待時間并增加測量時間，同時仍具有純粹干涉測量系統精度高的優點。

全面信心

優質的設計、制造和是雷尼紹的標志性特征。不管是微米級測量還是納米級測量，的設施和質量保證都極為重要。標準的三年保修期和支持網絡體現了我們對您的承諾。

采用激光校驗機器的好處

增加機床的正常運行時間

不管使用哪種機器或運動系統，在開始切削或加工材料或測量零部件之前，您都需要知道設備運行是否正常。您可以了解機床位置性能的每項特性隨時間而變化的詳細情況。預測被檢機床何時需要維護，并預先制定應對計劃。

提升機器性能

通過有針對性的維護和誤差補償，雷尼紹的性能測量設備可確實提升機器的性能。

全面了解機床及其加工能力

用適合工作要求的機器 — 把工作安排給能夠達到公差要求的機器，確保機器滿足工作要求并且廢品率較低。

證明機器性能

當客戶需要對您的機器質量或工藝樹立信心時，校準曲線圖和定期性能評估結果將是的證明。它們能夠賦予您寶貴的競爭優勢，使您于那些沒有進行這些測試的制造商。

符合質量保證規程和標準

ISO 9000系列質量標準要求采用*的、可溯源的系統和方法對生產和檢測設備進行校準、監測和控制。

提供專業的維護服務

高質量的售后服務是*的。在用戶現場使用與機床制造商 (OEM) 在其工廠內使用的相同校準工具進行校準，這是使機器恢復為制造商原始精度的*方法。

XL-80激光裝置

XL-80激光裝置 XL-80激光頭可以產生非常穩定的激光光束，采用的波長可溯源至和標準。

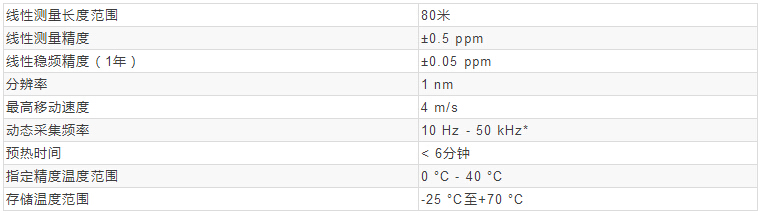

● 激光穩頻精度 通過動態熱控制技術將激光管長度變化控制在幾納米范圍內，達到1年內精度為±0.05 ppm，1小時內精度為±0.02 ppm。

● 線性測量精度 在整個環境范圍內，即從0 oC - 40 oC（32 oF - 104 oF）和650毫巴 - 1150毫巴的范圍內，精度為±0.5 ppm?？梢愿哌_(dá)50 kHZ頻率讀取數據，zui高線性測量速度可達4 m/s，即使在zui高速度下線性分辨率仍可達1 nm。

● 儀器內置的USB意味著激光系統與計算機之間無需單獨的接口。

● 激光頭前部的一排LED狀態指示燈顯示激光狀態和信號強度，相當于將屏幕軟件上的“狀態顯示"擴展到激光頭上。

● 可以在標準 (40 m) 和長 (80 m) 距離模式之間切換

● 模擬I/O端口允許模擬信號輸出和觸發信號輸入。

● 預熱時間少于6分鐘。

● 外接開關電源允許輸入電壓在90V - 264 V之間變化。

上述所有特點使得XL-80的使用快捷方便。

根據 (IEC) EN60825-1，雷尼紹XL-80激光干涉儀屬二類激光裝置，因而不需要佩戴護目鏡。在*操作本系統之前，請務必參閱系統手冊，詳細了解安全信息。

XC-80補償器和傳感器

XC-80補償器是XL系統線性測量精度的一個關鍵要素。補償器配備有“智能型傳感器"來處理原始環境參數，可非常準確地測量空氣溫度、氣壓和相對濕度。這些條件的改變可能會影響激光波長和測量讀數。

XC-80使用傳感器讀數來修正激光波長的標稱值，以給出在之后的計算中使用的真值，消除了由這些變化造成的任何測量誤差。

如果您注重精度，則需要進行有效的波長補償。

XC-80的主要特性包括：

● 均勻補償 — XC-80和傳感器的設計確保在整個環境操作條件范圍內讀數均勻并非常精確。

● 傳感器更新迅速 — 如XC-80裝置上的LED狀態指示燈所示，每7秒自動完成一次更新。

● 集成的USB — 集成的USB連接意味著無需使用單獨的計算機接口和單獨電源（USB同時為XC-80和傳感器供電）。

● 輕便 — XC-80僅重550 g，連同XL-80也僅重3 kg多一點（包括連接電纜、XL電源和傳感器）。

● 智能氣溫和材料溫度傳感器 — 內置微處理器分析并處理傳感器的輸出，再將溫度數值傳輸給XC-80補償器。這使測量更安全，也是XC-80如此輕便小巧的關鍵原因，同時還確保傳感器可*互換并且不會影響精度。

● 也可以將zui多三個材料溫度傳感器連接在XC-80補償器上，將線性測量值歸一化為材料溫度為20 °C的標準值。

● 多用途傳感器電纜 — 標準5 m長的傳感器電纜可以拆卸，更換方便，在較長機器上測量時，可用螺紋接頭將多條電纜連接在一起來加長。

注：使用雷尼紹系統時，角度或直線度測量不需要環境補償，因?yàn)檫@些測量值是通過彼此靠近的兩個光束路徑的差計算得出的，其中環境因子本身被抵消。由于回轉軸、平面度和垂直度測量也以這些測量為基礎，因此也不需要進行環境補償。

三腳架和云臺

除非您使用的是測量臺，否則很可能需要一個安裝云臺（多數情況下還需要三腳架）來調整激光頭相對于所需測量軸的位置。

● XL安裝云臺在設計上考慮到了XL-80的精確角度旋轉及平移，可以一直固定在激光頭上，易于存放和快速架設。

● "快速安裝/釋放"機構可確保云臺快速安全地固定到三腳架上。對于那些不方便安裝三腳架的應用場合，例如直接固定在機床工作臺上，則云臺和激光頭也可用M8螺紋的轉接頭固定在標準磁力表座上。

● 新型通用三腳架已經過廣泛的測試，具有穩定的可調基座，而且結構小巧、輕便。

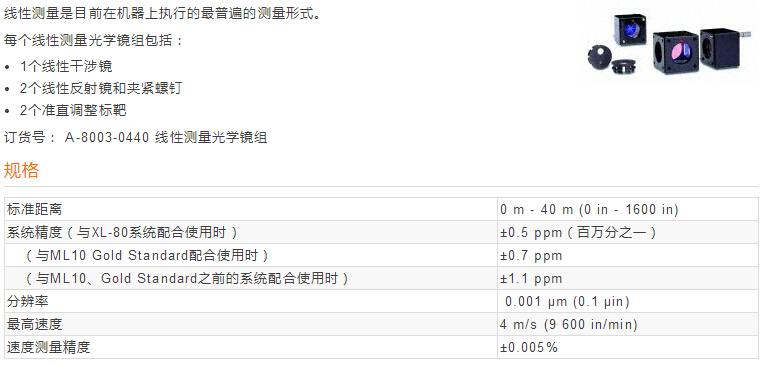

系統性能

性能規格按照上通行的成文的誤差預算系統進行認證。的系統精度達到 95％ (k = 2) 的置信度，而且此精度在整個環境操作范圍內有效。

若沒有可靠準確的波長補償，即使在典型環境條件下，也會存在20 pp - 30 ppm的誤差。XC-80補償系統和傳感器能夠在整個系統工作范圍內保持精度。即，在0 oC - 40 oC（32 oF - 104 oF）和整個氣壓范圍內保持±0.5 ppm的線性測量精度。
